WE753プロジェクト

WE756AをスモールA7に納めAltec 806Aの2Wayで使用
している友人から「なんとかWE風のボックスに入れたい」
と相談があり調べましたらWE753Cが良さそうでした。

このシステムは大変古いようでアメリカのサイトまでい
ろいろ探しましたが明確な寸法が乗った設計図は見当た

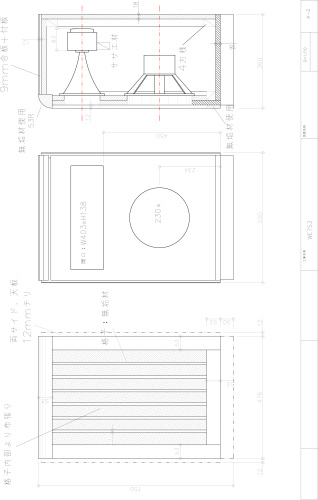

らずW・Hのプロポーションから図面を描きながら検討
しました。
長岡先生のボックスは大昔作ったことはありますが今回
の物は別物ですからやはりプロ、それも家具屋さんに頼
むしかありません。
*こちらの写真はJensen A12とWEのホーン・ドライバ
ーのようです。

その様な中、渋谷のジャズ・クラブ「Swing」にこのタイ
プがあることが分かり友人と早速ランチに。
ただこちらはエルタスさんのものらしくウーハーは46cm
でドライバーWE555の励磁タイプのようです。
それでも室内空間とボックス・サイズを考えれば友人宅で
もこのような感じで納まるかなと思いました。

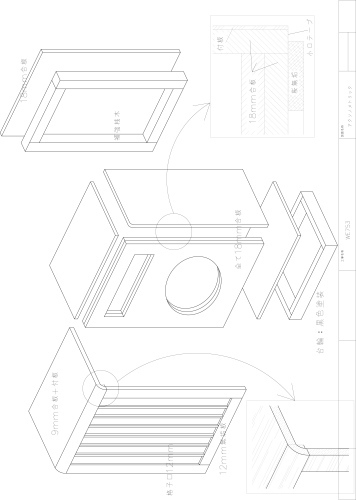

ボックスは結構複雑で正面の竪格子を囲む4方は無垢板
です。
また、上部は角材を1/4Rにカットする必要があります。
たまたま建築物件で御世話になっている家具屋さんの
工場が近くにあり相談したところ「10年以上寝かせた
桜の良い材料がある」とのことでお願いすることに。

然しながらこのボックスですとホーンの811が納まりま
せんからフランジがフラットのホーンを探さなければな
りません。

つづく
